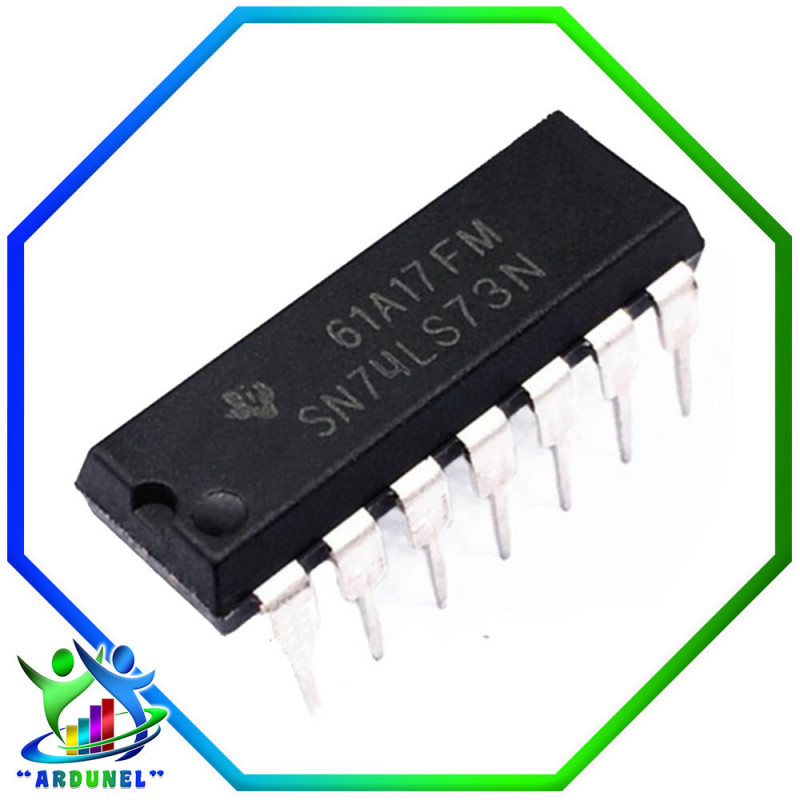

74LS73 FLIP FLOP JK

El 74LS73 es un Flip-flop J-K dual con tecnología LS con clear y dos flip-flops J-K independientes con J-K individual, reloj y entradas directas de clear. El 74LS73 contiene dos flip-flops inegative-edge-triggered flip-flops negativos. Las entradas J y K deben ser estables en el  tiempo de configuración antes de la transición de reloj alto a bajo para una operación predecible. Cuando el PIN clear es bajo, anula el reloj y las entradas de datos fuerzan la salida Q baja y la salida Q alta.

Tipo: Tipo JK

Cantidad de elementos: 2

Cantidad de bits por elemento: 1

Frecuencia de reloj: 45 MHz

Retardo de propagación max. a V, CL max.: 20ns a 5V, 45pF

Tipo de disparador: Borde negativo

Corriente - Salida alta, baja: 400µA, 8mA

Voltaje de la fuente: 4.75V ~ 5.25V

Corriente - reposo lq: 6 mA

Temperatura de funcionamiento: 0°C ~ 70°C TA
